8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

8層 HDI PCB

類型: 硬板
層數: 8L (1+6+1)
物料: 高TG FR4
板厚: 1.2mm
銅厚: 1OZ
表面處理: 沉金2u”
線寬/線間: 0.089mm/0.089mm
最小孔徑: 0.1mm
阻焊顏色: 綠色

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

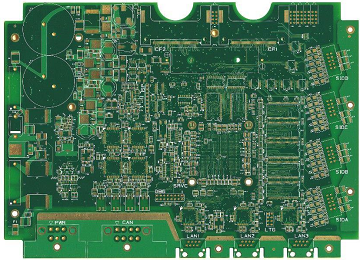

12層 PCB

類型: 硬板
層數: 12L
物料: 高TG FR4
板厚: 2.4mm
銅厚: 1OZ
表面處理: 沉金2u”
線寬/線間: 0.089mm/0.10mm
最小孔徑: 0.2mm
阻焊顏色: 綠色

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

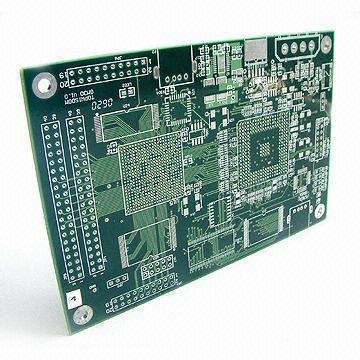

8層 BGA PCB

類型: 硬板
層數: 8L
物料: 高TG FR4
板厚: 1.6mm
銅厚: 1OZ
表面處理: 無鉛噴錫
線寬/線間: 0.10mm/0.10mm
最小BGA PAD:0.4mm
阻焊顏色: 綠色

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

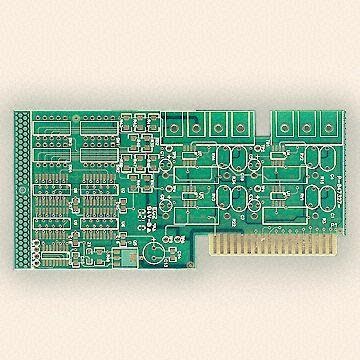

4層 金手指PCB

類型: 硬板
層數: 4L
物料: FR4
板厚: 1.6mm
銅厚: 1OZ
表面處理: 沉金2u”+鍍金 30u”
線寬/線間: 0.13mm/0.13mm
最小孔徑: 0.2mm
阻焊顏色: 綠色

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

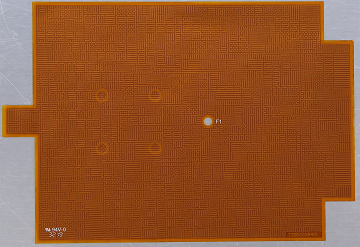

2層 軟板

類型: 軟板
層數: 2L
物料: PI
板厚: 0.12mm
銅厚: 20um
表面處理: 沉金2u”
線寬/線間: 0.15mm/0.15mm
最小孔徑: 0.2mm

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

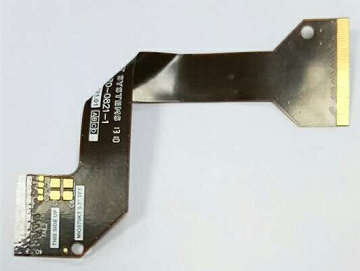

3 層 軟板

類型: 軟板
層數: 3L
物料: PI
板厚: 0.3mm
銅厚: 25um
表面處理: 沉金2u”
線寬/線間: 0.1mm/0.1mm
最小孔徑: 0.2mm
單端阻抗:50+/-5歐姆

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

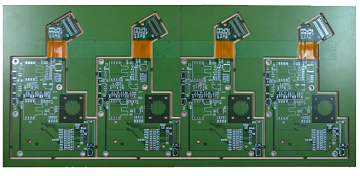

2層 軟硬結合板

類型: 軟板
層數: 2L
物料: PI+FR4
板厚: 1.5mm
銅厚: 1oz
表面處理: 無鉛噴錫
線寬/線間: 0.2mm/0.2mm
最小孔徑: 0.3mm

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

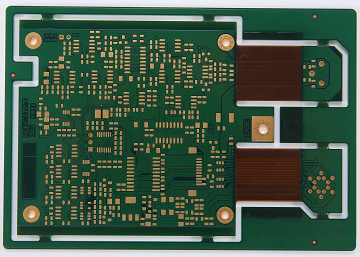

4層 軟硬結合板

類型: 軟板
層數: 4L
物料: PI+FR4
板厚: 1.6mm
銅厚: 1oz
表面處理: 沉金2u”
線寬/線間: 0.3mm/0.15mm
最小孔徑: 0.4mm

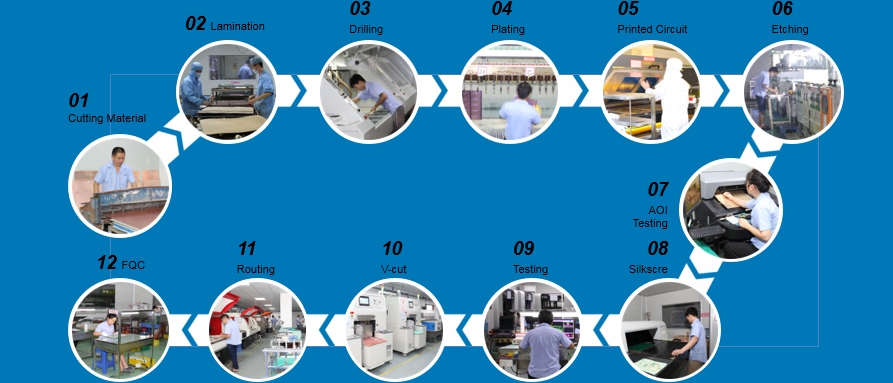

{ 制 | 程 | 工 | 藝 }

8層HDI(高密度互聯)線路板疊層結構: 1+2+1表面處理: 沉金完成板

工藝參數

  樣板 批量
層數 2-32 L 2-26 L
板厚 0.2-17.5mm 0.5-10mm
最小機械孔徑 0.1mm 0.2mm
最小鐳射孔徑 3mil 4mil
HDI類型 1+n+1、2+n+2、3+n+3 1+n+1、2+n+2
最小線寬&間距 3/3mil 4/4mil
阻抗控制 +/-5% +/-10%
最大銅厚 12oz 6oz
最大板厚孔徑比 18:1 16:1
最大板子尺寸 650mm X 1130mm 610mm X 1100mm
板材 FR4/Hi-Tg/Rogers/Halogen Free/
RCC/PTFE/Nelco/混壓材料
表面處理 HASL、HASL PB FREE
Immersion Gold/Tin/Silver
Gold Finger Plating
OSP、Immersion Gold + OSP
特殊加工 埋盲孔、臺階槽、金屬基板、埋入式電阻、埋入式電容、混壓、軟硬結合、背鉆、臺階金手指等

生產周期

層數 批量 樣板 加急
雙面 9天 5天 48小時
四層 10天 5天 3天
六層 12天 6天 3天
八層 12天 7天 4天
十層 14天 10天 4天
十二層 14天 10天 5天
十四層 16天 12天 6天
十六層 16天 12天 6天
十八層 18天 14天 6天
二十層 18天 14天 10天
二十二層 20天 14天 10天
二十四層 20天 14天 10天
二十六層 20天 14天 10天
二十八層 20天 14天 10天
三十層 20天 14天 10天
三十二層 20天 14天 10天
